馬達性能試驗臺
瀏覽：6543次

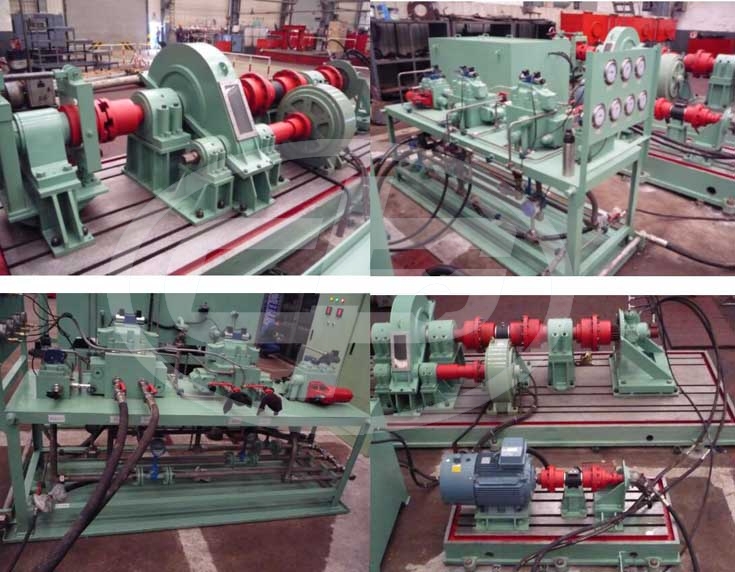

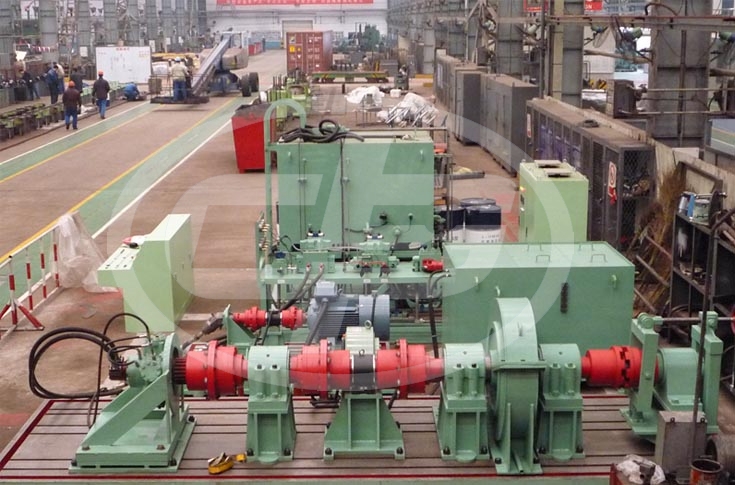

液壓性能綜合試驗臺
我公司研制的液壓性能綜合試驗臺可分別對液壓馬達、液壓泵、液壓缸進行性能試驗，試驗滿足標準GB7936-87液壓泵液壓馬達空載排量測定方法、GB/T20421-2006液壓馬達特性的測定、GB/T15622-2005液壓缸試驗方法的要求，該試驗設備適合中大功率液壓元件的性能測試，特別適合造修船企業對修復后的船舶液壓泵、液壓馬達、液壓缸的性能進行實驗。

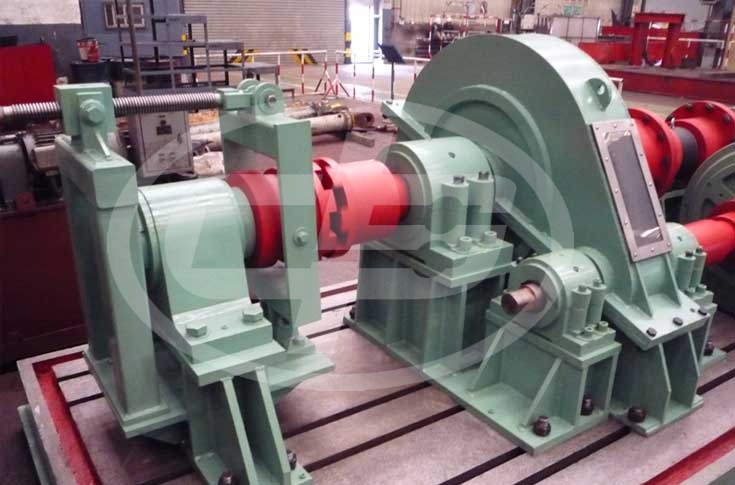

液壓馬達試驗平臺由磁粉制動器、扭矩傳感器、牙嵌離合器、底座等部分構成。通過簡單的操作可以實現馬達動態、靜態扭矩的測量，操作臺上的各種智能儀表可以實時顯示被測馬達的壓力、流量、泄漏量、扭矩等參數。
液壓泵試驗平臺由變頻電機、扭矩傳感器、聯軸器等部分組成。通過改變電機的輸入頻率可以改變電機的轉速以達到滿足各種不同轉速液壓泵的試驗要求。被測泵的壓力、流量、扭矩等參數值都通過在操作臺上的各種儀表進行實時顯示。
液壓缸試驗時，可將油缸直接接在閥臺油缸閥塊接口上，無桿腔及有桿腔壓力、流量在操作臺上的儀表上實時顯示。
液壓綜合試驗臺主要參數：
①系統最高壓力：31.5Mpa；
②系統最大流量：200L/Min；
③馬達最大測量起動扭矩：40000 N.m；
④馬達最大測量動態扭矩：20000 N.m；
⑤被試馬達最高轉速:300r/min；
⑥被試液壓泵最高壓力：31.5MPa。
